Подшипники для прокатных станов

Подшипники для прокатных станов должны выдерживать большие нагрузки и высокоскоростное вращение, а также очень суровые условия эксплуатации. В различных отраслях промышленности они используются в тяжелых условиях во всех отношениях. Таким образом, требования к материалу, конструкции и точности подшипника&очень строгие. Tedin производит двухрядные конические роликоподшипники, четырехрядные конические роликоподшипники и четырехрядные цилиндрические роликоподшипники для станов горячей и холодной прокатки полосы. Для Z-мельницы или мельницы Сендзимира Tedin производит двухрядные цилиндрические роликоподшипники и трехрядные цилиндрические роликоподшипники для опорных валков.

Преимущества Тедин Г.Г. №39:

1. Материал особой чистоты:

Материал с сквозной закалкой: сталь DAYE или сталь BAOSHAN GCr15SiMn, GCr18Mo, 100CrMo7-4 или импортная сталь OVAKO;

Цементированный материал: сталь DAYE или сталь BAOSHAN G20Cr2Ni4A, или импортная сталь OVAKO и сталь TIMKEN;

2. Высокая точность:

Для подшипников шейки валков прокатных станов: ISO Grade P5, P4;

Для подшипников опорных валков Z-мельниц: класс ISO P4,

Разница в высоте сопряжения всех подшипников на одном валу ≤ 0,005 мм.

Разница между толщиной стенок соседних подшипников ≤ 0,002 мм.

3. Венцованное внутреннее кольцо дорожки качения& ролики:Конические ролики TRB: с логарифмическим профилем,

4. Согласованность профилей роликов и размеров.

Конические ролики двухрядных и четырехрядных конических роликоподшипников изготавливаются с такими жесткими допусками по размерам и геометрическим размерам, что практически идентичны. Это обеспечивает оптимальное распределение нагрузки, снижает уровень шума и вибрации и позволяет более точно устанавливать предварительную нагрузку.

5. Улучшение усталостной жизни

6. Сниженная шумовая вибрация.

7. Техническая поддержка и послепродажное обслуживание;

8. Заказ небольшого количества приемлем;

9. Доступны нестандартные конструкции и размеры.

10. Несвоевременные поставки

Проверка точности:

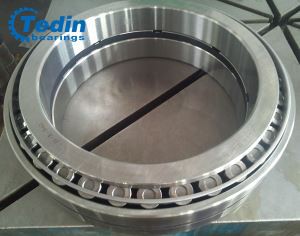

1. Двухрядные конические роликоподшипники (типа TDI и типа TDO):

Двухрядный конический роликоподшипник TDI имеет два наружных кольца (чашки) и одно двухрядное внутреннее кольцо с двумя узлами ролика и сепаратора (двойной конус), обычно с дистанционной втулкой наружного кольца, и расположено лицом к лицу. Но в некоторых случаях Tedin также поставляет двухрядные конические роликоподшипники типа TDI без проставки наружного кольца. Tedin также поставляет специальную обработку поверхности для чашки или конуса двухрядного конического роликоподшипника&# 39 в соответствии с требованиями заказчика' s.

bearings for rolling mills 1 Double row tapered roller bearing 1

Структуры:

bearings for rolling mills (3)

2. Четырехрядные конические роликоподшипники:

Для четырехрядных конических роликоподшипников с уплотнениями, используемых в основном для рабочих валков или промежуточных валков, они одновременно несут как радиальную, так и осевую нагрузку. Регулировка внутреннего зазора не требуется, что упрощает работу. Доступен также открытый тип.

bearings for rolling mills bearings for rolling mills 4

Структуры:

bearings for rolling mills 6

bearings for rolling mills 7 bearings for rolling mills 8

3. Четырехрядные цилиндрические роликоподшипники:

Четырехрядные цилиндрические роликоподшипники являются одними из основных подшипников прокатных станов, который состоит из трех типов конструкций: типов FC, FCD и FCDP, которые имеют компактную конструкцию, хорошую жесткость и высокую радиальную нагрузочную способность, но не выдерживают осевые нагрузки. нагрузка.

bearings for rolling mills (2) four row cylindrical roller bearing 1

Структуры:

four row cylindrical roller bearing

4. Подшипники опорных валков для Z-мельниц или мельниц Сендзимира:

Двухрядные цилиндрические роликоподшипники с толстостенным наружным кольцом;

Подшипники роликовые цилиндрические трехрядные с толстостенным наружным кольцом;

Тедин имеет 16-летний опыт производства подшипников опорных валков. Наша продукция широко используется на станах холодной прокатки 12 и 24 высоты стальной полосы или полосы из нержавеющей стали.

double row cylindrical roller bearing 600 backup roll bearing 2
