Скрещенные роликовые подшипники введение

Вещи, которые вам нужно знать о скрещенных роликовых подшипниках

Что такое пересеченное роликовое подшипник?

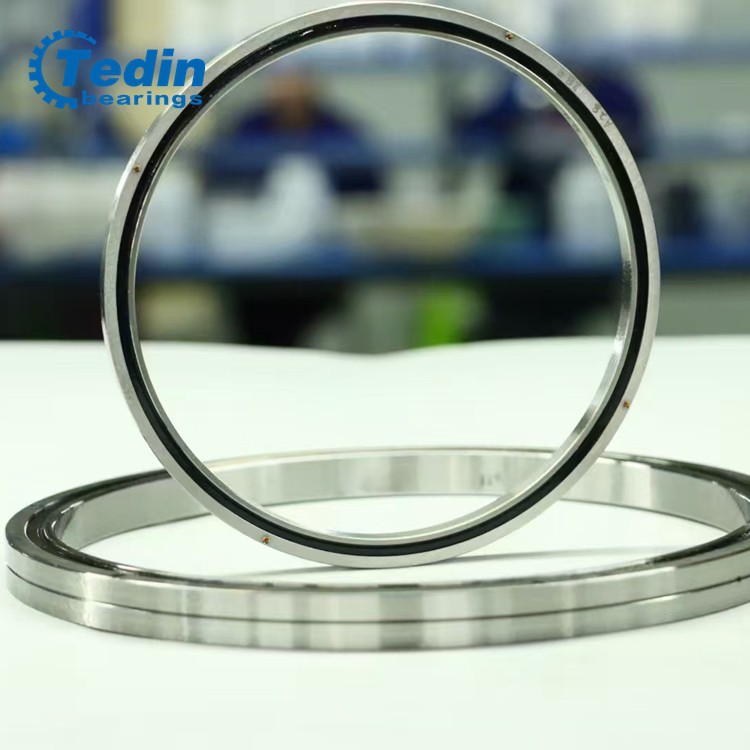

Скрещенный ролик - это высокий - точный подшипник, спроектированный для поддержкирадиальные, осевые и моментные нагрузки одновременноПолем Вместо обычного шарикового или роликового расположения, в нем используются цилиндрические ролики, расположенные под прямым углом (90 градусов) друг с другом между внутренними и внешними кольцами. Этот отличительный дизайн обеспечивает исключительную жесткость и точность, сохраняя при этом общую структуру компактной.

Ключевые особенности скрещенных роликовых подшипников

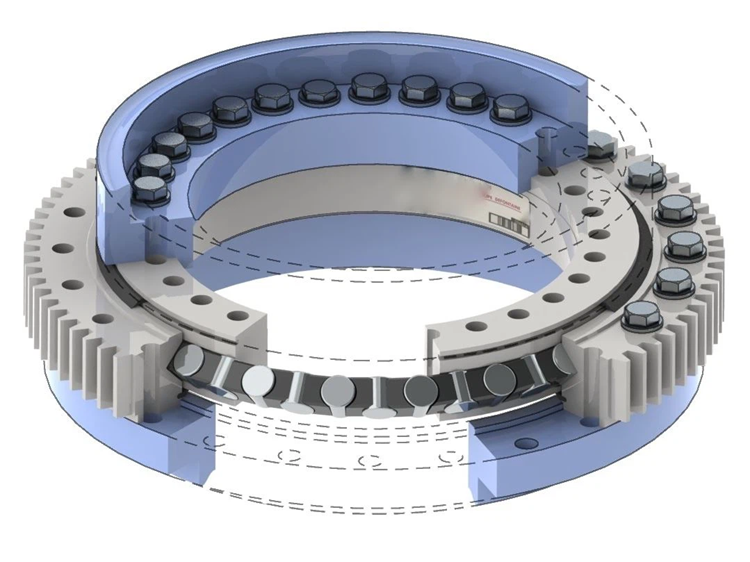

1. Ортогональный ролик
   Цилиндрические ролики попеременно выровняются в перпендикулярных направлениях, что позволяет равномерно распределить и сбалансировать силы по всем направлениям нагрузки.
2. Высокая загрузка - емкость переноса
   В отличие от шариковых подшипников, которые полагаются на точечный контакт, скрещенные роликовые подшипники используют контакт линии, что позволяет им обрабатывать значительно более высокие нагрузки.
3. Компактная и жесткая структура:
   Несмотря на их тонкую конфигурацию, эти подшипники обеспечивают выдающуюся жесткость и точность вращения, что делает их идеальными для приложений, где пространство ограничено.
4. Гладкое и стабильное вращение
   Оптимизированное руководство по ролику и дизайн клетки уменьшают трение, обеспечивая постоянную, вибрацию - бесплатную производительность даже в соответствии с требованиями точности.
5. Универсальность:

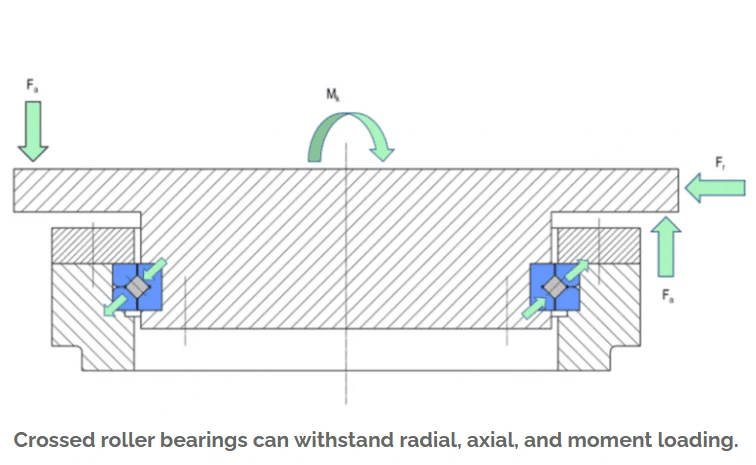

   Один скрещенный ролик может одновременно управлять радиальными, осевыми и моментальными нагрузками, уменьшая необходимость в нескольких компонентах подшипника.



Основные виды скрещенных роликовых подшипников



Скрещенные роликовые подшипники могут быть классифицированы на основе ихСтруктурный дизайнитребования к применениюПолем Основные категории включают:

Серия RA (разделение внешнего кольца, интегрированное внутреннее кольцо, utral - тонкий тип)

• По сравнению с другими сериями скрещенных роликов, подшипники ra - это Ultra - тонкий профиль, легкий, пространство - Сохранение.

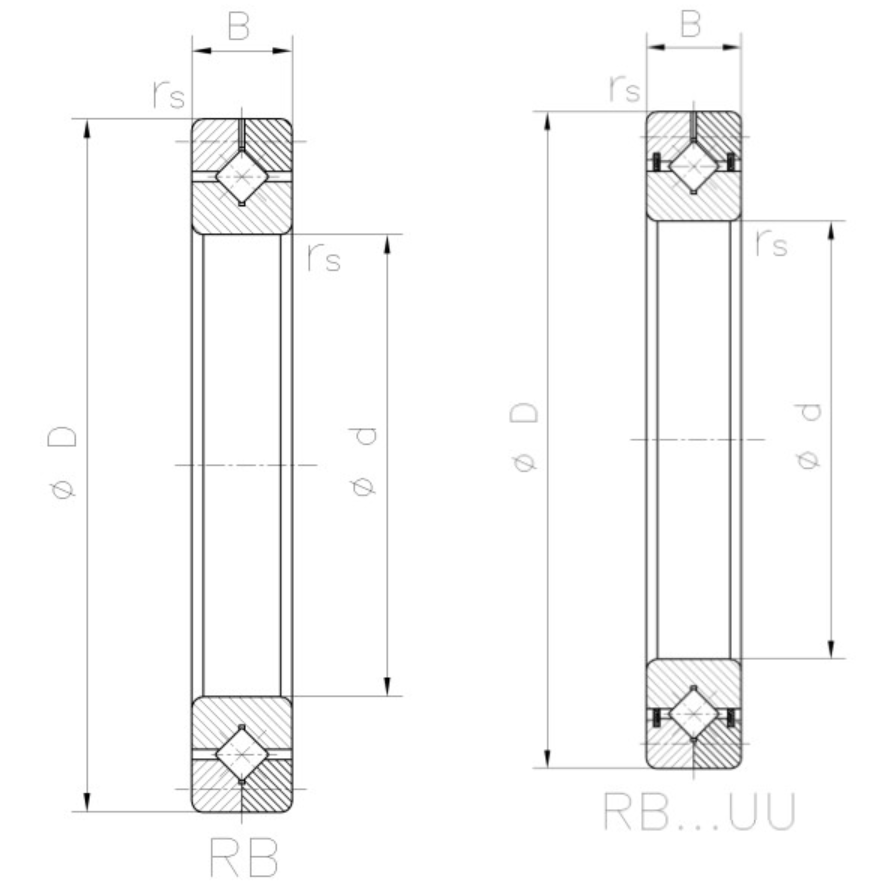

Серия RB (разделение внешнего кольца, интегрированное внутреннее кольцо)

• Внутреннее кольцо - один - часть, а внешнее кольцо разделено на две половины.
• Идеально подходит для применений, требующих высокой жесткости внутреннего кольца, таких как вращающиеся валы.

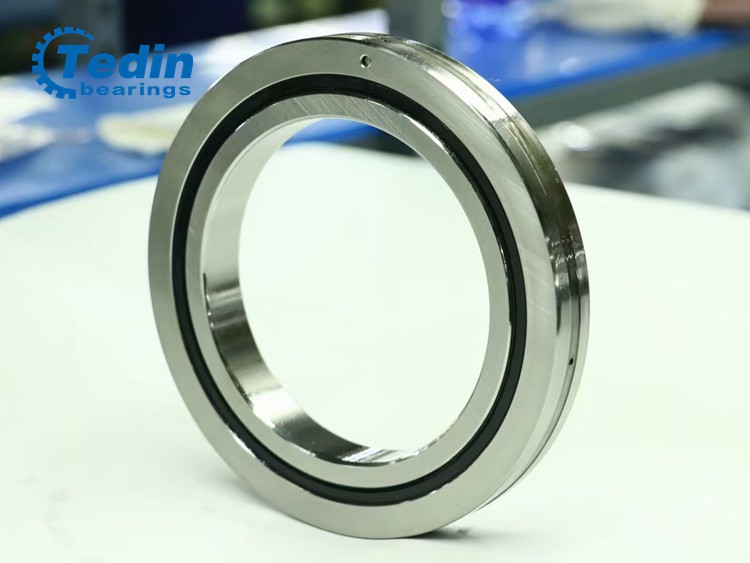

Серия CRB (разделение внешнего кольца, интегрированное внутреннее кольцо)

• По сравнению с сериями RA, подшипники CRB - ​​это легкая монтаж, более сильная структура, высокая жесткость.

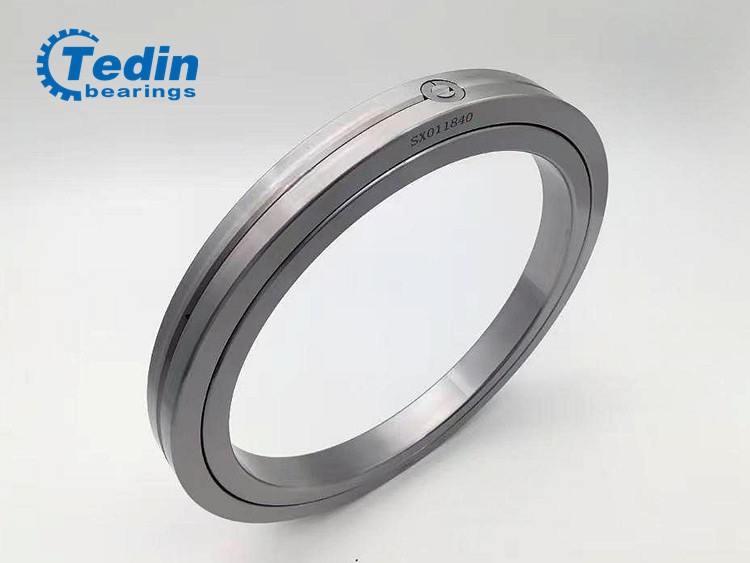

SX Series (разделение внешнего кольца, тип вращения внутреннего кольца)

• Серия SX аналогична типу RB, в котором есть разделенное внешнее кольцо, состоящее из двух сегментов, закрепленных тремя креплениями, в то время как внутреннее кольцо представляет собой единый - дизайн. Эта структура обеспечивает высокую жесткость и стабильную производительность, что делает тип SX, особенно подходящим для приложений, которые требуют высокой точность вращения внутреннего кольца.

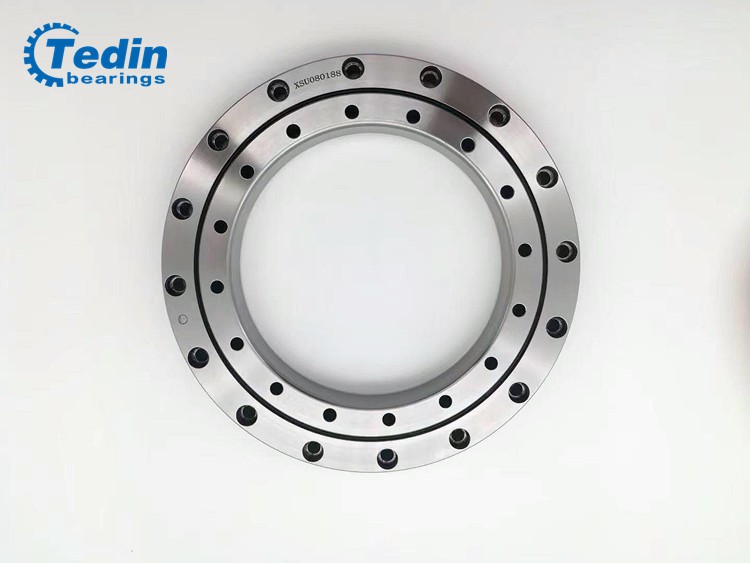

Серия XSU (интегрированный тип внутреннего/внешнего кольца)

• Существует 2 типа серии измерений, диапазон внутренних диаметров φ130 φ130 φ360 мм, диапазон внутренних диаметров φ130 φ344 ~ φ1024mm.

Серия RU (интегрированный тип внутреннего/внешнего кольца)

• Внутренние и внешние кольца спроектированы как один - структуры кусочков.
• Легко установить непосредственно без сложных корректировок.
• Высокая жесткость и точность вращения.
• Подходит для таких приложений, как роторные таблицы, механизмы индексации и точное положение.

Серия CRBH (интегрированное внутреннее и внешнее кольцо, тонкий сечение)

• АCRBH скрещенные роликовые подшипникиявляется компактным типом скрещенного роликового подшипника, разработанного как с внутренними, так и с внешними кольцами, изготовленными в виде одного -. Ролики расположены ортогонально в скрещенном рисунке и разделены проставками, что позволяет подшипнику обрабатывать радиальные, осевые и моментальные нагрузки одновременно с высокой жесткостью.

RE Series (разделение внутреннего кольца, интегрированное внешнее кольцо)

• Внешнее кольцо - один - часть, а внутреннее кольцо разделено.
• Легче собирать ролики и клетки внутри подшипника.
• Подходит, когда требуется высокая жесткость внешнего кольца.

Серия XR (скрещенный конический роликовый подшипник)

• Особенности большого угла конуса и оптимизированной геометрии для максимального пролета и компактной конструкции.
• Это доставляетВысокая точность вращения, Сильное наклонное сопротивление, иHigh - скорость, идеально подходит дляроторные таблицы в вертикальных обработчиках, скучных мельницах и шлифовальных машинах.



Скрещенные параметры продукта роликового подшипника

Модель RA/RB/CRB/SX

(Разделяемое внешнее кольцо, Тип для внутреннего вращения кольца)

продукция
Модель / тип	Раствор	РБ	CRB	Сх
Функции	Ультральный - Тонкий тип Эквивалентная модель: тип CRBS	Базовая модель, эквивалентная модель: тип CRB, тип NRXT	Эквивалентная модель: тип RB	Меньшие секции, чем серия RB
Диапазон внутреннего диаметра (ID)	Φ50 -200 мм	Φ20-φ1250 мм	Φ30-φ800 мм	Φ70-φ500 мм
Диапазон внешнего диаметра (OD)	Φ66-φ226 мм	Φ36 -φ1500 мм	Φ55-φ1030 мм	Φ90-φ620 мм
Ширина (h)	8 мм/13 мм	8 мм-110 мм	10 мм-100 мм	10 мм-56 мм
Уплотнения	Open Type / Sealed (UU необязательно)	Open Type / Sealed (UU необязательно)	Open Type / Sealed (UU необязательно)	Открытый тип
Точная оценка	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Материал	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Радиальный клиренс	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Поверхностная обработка	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов
Рабочая температура	-20 градусов -80 градусов	-20 градусов -80 градусов	-20 градусов -80 градусов	-20 градусов -80 градусов



Скрещенные параметры продукта роликового подшипника

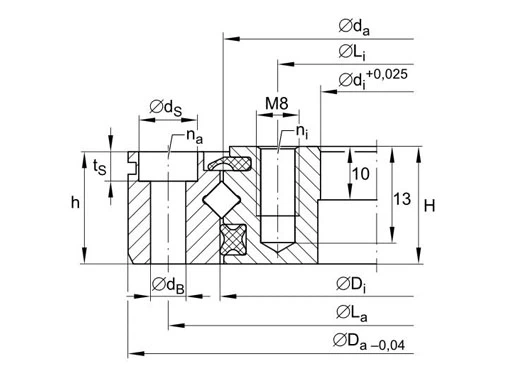

Модель RU/XSU/CRBH/XU

(Интегрированный тип внутреннего/внешнего кольца,Оба для внутреннего - вращение кольца и внешнее - вращение кольца)

продукция
Модель / тип	Ру	XSU	CRBH	Сюй
Функции	С монтажными отверстиями Эквивалентный тип: тип CRBF	Серия XSU08, серия XSU14, с монтажными отверстиями	Компактный тип серии RU	С монтажными отверстиями
Диапазон внутреннего диаметра (ID)	Φ20-φ350 мм	Xsu08: φ130 ~ φ360mm; Xsu14: φ344 ~ φ874mm	Φ20 -250 мм	Φ40-φ382 мм
Диапазон внешнего диаметра (OD)	Φ70-φ540 мм	Xsu08: φ205 ~ φ435mm; Xsu14: φ415 ~ φ945mm	Φ36-φ310 мм	Φ112-φ646 мм
Ширина (h)	12-45 мм	XSU08: 25,4 мм; XSU14: 56 мм	8-25 мм	22-86 мм
Уплотнения	Uu - nbr уплотнения с обеих сторон	Uu - nbr уплотнения с обеих сторон	Открытый тип/ уплотнительный тип UU	Uu - nbr уплотнения с обеих сторон
Точная оценка	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Материал	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Радиальный клиренс	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Поверхностная обработка	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов	Анти - Коррозионное покрытие: обработка оксида черного, обработка фосфатов
Рабочая температура	-20 градусов -80 градусов	-20 градусов -80 градусов	-20 градусов -80 градусов	-20 градусов -80 градусов



Скрещенные параметры продукта роликового подшипника

Модель RE Series (отдельное внутреннее кольцо, с вращающимся внешним кольцом)

продукция
Функции	Репутация
Диапазон внутреннего диаметра (ID)	Φ40-φ600 мм
Диапазон внешнего диаметра (OD)	Φ65-φ700 мм
Ширина (h)	10-40 мм
Уплотнения	Uu - nbr уплотнения с обеих сторон
Точная оценка	P5,P4,P2
Материал	GCR15/100CR6
Радиальный клиренс	CC0, C0,
Поверхностная обработка	Анти - Коррозионное покрытие: Обработка оксида черного цвета, обработка фосфатов
Рабочая температура	-20 градусов -80 градусов

Промышленности, обслуживаемые скрещенными роликовыми подшипниками

Скрещенные роликовые подшипники имеют компактную структуру, способную поддерживатьрадиальные, осевые и моментные нагрузки одновременноПолем Их высокая жесткость, точность и пространство - сохранение дизайна делают их незаменимыми в широком спектре отраслей.

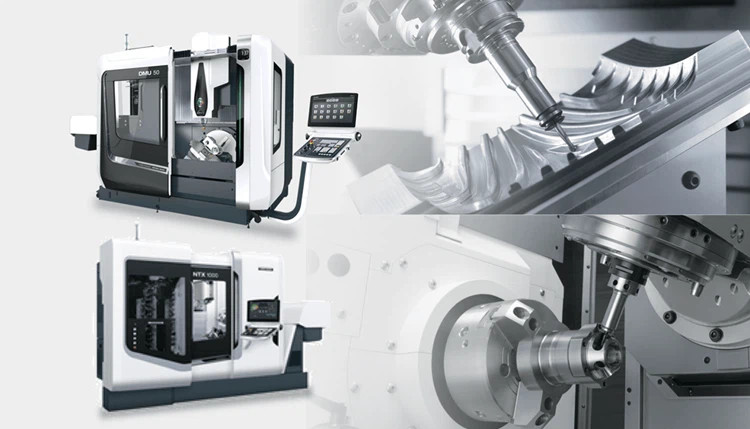

1. Станки

В центрах обработки с ЧПУ, вращающимися таблицами, индексационными машинами и головками шпинделя, скрещенные роликовые подшипники обеспечивают плавное вращение, отличную точность позиционирования и продолжительный срок службы.

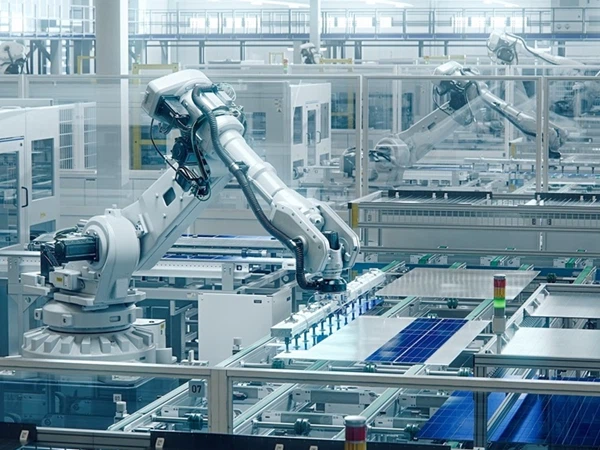

2. Робототехника и автоматизация

Соединения роботов, вооружений и системы точного позиционирования извлекают выгоду из их высокой грузоподъемности и компактной конструкции, обеспечивая стабильность и эффективность в автоматизированных производственных средах.

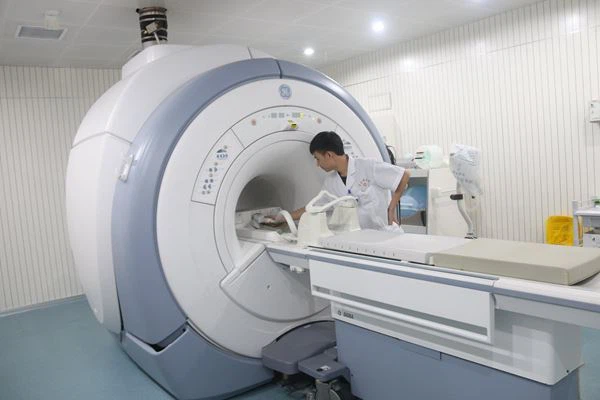

3. Медицинское оборудование

От КТ -сканеров до хирургических роботов и систем визуализации эти подшипники гарантируют точное вращение и надежность, которые имеют решающее значение для безопасности пациентов и медицинской точности.

4. аэрокосмическая и защита

Радарные антенны, спутниковые системы связи, симуляторы полетов и турели с оружием требуют подшипников с выдающейся жесткостью и точностью, что делает скрещенные роликовые подшипники предпочтительным выбором.

5. Полупроводник и электроника

Оборудование для обработки пластин, производственное механизм ЖК -дисплеев/светодиодов и измерительные приборы основаны на их плавном движении и высокой точности, чтобы соответствовать требованиям операций Micro -.

6. Прецизионные инструменты измерения

Координатные измерительные машины (CMM), оптические устройства и высокие - точные поворотные столы используют скрещенные роликовые подшипники для их превосходной точности и жесткости в приложениях для чувствительных испытаний.

7. Энергия и транспорт

Дыы ветряной турбины и приводы высоты, железнодорожные болоты и морские навигационные системы зависят от прочности и нагрузки-.

Запросить цитату



Сценарии применения применения роликов



Скрещенные роликовые подшипники широко используются в отраслях, которые требуютВысокая точность, компактная конструкция и сильная грузоподъемность.

Станки

Промышленная автоматизация

Медицинское оборудование

Аэрокосмическая и защита

Полупроводник

Точное измерение

Станки

Полупроводник и электроника

Почему скрещенные роликовые подшипники идеально подходят для роторных столов с ЧПУ?



Скрещенные роликовые подшипники являются ключевым компонентом в роторных таблицах с ЧПУ и другими инструментами с точными станками, предназначенными для доставкижесткость, высокая точность и длительный срок службы обслуживанияв компактной форме.

1. Ключевые преимущества

• Высокая точность и жесткость- Ортогональный дизайн ролика сводит к минимуму разряд, включив микрон - Точность позиционирования уровня.
• Компактная структура- Странный крест - обеспечивает высокую грузоподъемность при сохранении ценного пространства установки.
• Моментное сопротивление нагрузки- Отличная производительность в моменты тяжелых наклонов, идеально подходит для вертикальных токарных станков и шлифовальных машин.
• Гладкий высокий - вращение скорости- Оптимизированная геометрия обеспечивает стабильность и точность при высоких скоростях шпинделя.



2. Технические основные моменты

• Параметры предварительной нагрузки- Легкая, средняя или тяжелая предварительная нагрузка, чтобы сбалансировать жесткость и управление движением.
• Выбор очистки- Ноль или отрицательный клиренс для точного роторного позиционирования.
• Системы смазки- long - смазка сжима или масляная смазка уменьшает время обслуживания простоя.
• Защита запечатывания- Эффективен против пыли, охлаждающей жидкости и режущих жидкостей в суровых средах обработки.



3. value - добавлены функции

• Поверхностная обработка- Черный оксид и другие покрытия улучшают анти - стойкость ржавчины и износа.
• Материальные варианты- нержавеющая сталь или гибридные керамические ролики для требовательных или высоких применений-.
• Пользовательские решения- Инженерные подшипники для больших роторных таблиц, компактных индексационных единиц или специального оборудования для автоматизации.

Каковы скважины - известные производители скрещенных роликовых подшипников?



Подшипник Тедана славится своим превосходным качеством и надежным после - службы продаж, получая широкое признание по всему миру и выделяется среди внутренних и международных предприятий.

Запросить цитату

Какие отраслевые проблемы пересекают роликовые подшипники?



Современные отрасли требуют все более высокого уровняТочность, надежность и компактный дизайнв их оборудовании. Скрещенные роликовые подшипники спроектированы для решения этих проблем в широком спектре приложений.

Пространственные ограничения в компактном оборудовании

Роботизированные оружие, медицинские устройства и точные инструменты часто работают в очень ограниченном пространстве. Скрещенные роликовые подшипники обеспечивают высокую грузоподъемность и жесткость в тонком профиле, что делает их идеальным решением, где каждый миллиметр учитывается.

Обработка Multi - Направленные нагрузки

Роторные таблицы, аэрокосмические системы и тяжелые промышленные машины подвергаются воздействию комбинированных радиальных, осевых и моментальных нагрузок. Скрещенные роликовые подшипники могут поддерживать все это одновременно, устраняя необходимость в нескольких типах подшипников и упрощении проектирования системы.

Поддержание точности под стрессом

В таких отраслях, как полупроводники, оптика и метрология, даже небольшие вибрации или шоки могут поставить под угрозу точность. Жесткая структура скрещенных роликовых подшипников сводит к минимуму отклонение и разряд, обеспечивая постоянную точность и плавное движение.

Сокращение технического обслуживания и времени простоя

Непрерывная эксплуатация имеет решающее значение в промышленных средах. Благодаря долговечному строительству и длительным срокам обслуживания при требовательных нагрузках, скрещенные роликовые подшипники снижают риск неожиданных сбоев, снижение затрат на техническое обслуживание и простоя.

Обеспечение стабильности в суровых условиях

Такие приложения, как ветряные турбины, морские навигационные системы и строительный механизм, требуются компоненты, которые могут выдерживать амортизаторы, наклоны и вибрацию. Скрещенные роликовые подшипники обеспечивают необходимую стабильность и надежность в этих сложных условиях.

Упрощенная сборка

Многие скрещенные типы роликовых подшипников имеют монтажные отверстия непосредственно на внутренних и внешних кольцах. Эта конструкция обеспечивает быструю, безопасную установку, повышение эффективности в сборке и техническом обслуживании оборудования.

Как выбрать клиренс скрещенных роликовых подшипников?

Оформление скрещенного роликового подшипника играет важную роль в его производительности, непосредственно влияя на точность, жесткость и срок службы. Зазор обычно измеряется с помощью циферблата и обычно делится на две основные категории:

• Отрицательный клиренс(предварительная нагрузка)
• Положительный клиренс, который может быть дополнительно классифицирован как малый или большой зазор

Отсутствие единых стандартов

В отличие от некоторых других типов подшипников, в настоящее время не существует глобального стандарта для определения зазора в скрещенных роликовых подшипниках. Вместо этого производители используют свои собственные системы классификации, особенно для радиального и осевого клиренса.

• Thk (ru, rb, re series):Зарезервинг указан на трех уровнях -CC0 / C0 / C1, сCC0, представляющий отрицательный клиренс.
• IKO (CRBF, CRB, CRBH Series):Очистка делится наT1 / C1 / C2, сT1 соответствует отрицательному клиренсу.

Важность правильного выбора зазора

Выбор правильного разрешения зависит от требований приложения:

• Отрицательный клиренс (предварительная нагрузка):Используется при высокой жесткости и точности позиционирования, например, в роторных таблицах с ЧПУ или измерительным оборудованием.
• Небольшой положительный клиренс:Подходит для приложений, требующих плавного движения при умеренных нагрузках.
• Большой положительный клиренс:Применяется там, где необходимо размещать тепловое расширение или тяжелая нагрузка.

Регулярный осмотр и корректировка

Во время работы клиренс следует проверять через регулярные промежутки времени. Если клиренс становится слишком большим, точность может снизиться, а вибрация может увеличиться. Если он слишком плотный, трение и тепловое образование могут привести к преждевременному сбою. Своевременная корректировка помогает поддерживать производительность, предотвращает неисправность машины и снижает риск повреждения оборудования.

Как материалы подшипника влияют на производительность скрещенного роликового подшипника?

Производительность скрещенного роликового подшипника тесно связана с материалами, используемыми в ее конструкции. Выбор материала определяет критические свойства, такие как твердость, устойчивость к износу, вязкость, защита от коррозии и размерная стабильность. Эти факторы напрямую влияют на срок службы, точность и надежность в требовательных приложениях.

1. Твердость и износостойкость

• Хромированная сталь:Наиболее распространенный материал, обеспечивающий превосходную твердость и износостойкость для применений с высокой нагрузкой и скоростью.
• High - Carbon Chrome Steel:Обеспечивает еще более высокую твердость и долговечность, что делает его подходящим для тяжелых подшипников- и высокого -.
• Стопленная сталь:Создает закаленный поверхностный слой с хорошей износостойкой и силой, идеально подходит для подшипников, подвергшихся воздействию ударных нагрузок.
• Керамика:Легкий, чрезвычайно жесткий и с очень низким трениями, керамика предпочтительнее в высокой- скорости и низкой - приложениях трения.

2. Упругих пределов и прочности

• Упругий предел:Более высокий упругой предел предотвращает постоянную деформацию гоночных дорог и роликов при тяжелом контактном напряжении.
• Прочность:Обеспечивает, что подшипник может сопротивляться ударам и ударным нагрузкам без трещин или разрыва во время работы.

3. Коррозионное сопротивление и анти - Свойства ржавчины

• Нержавеющая сталь:Предлагает превосходную коррозионную устойчивость, что делает его идеальным для использования в пищевой промышленности, медицинском оборудовании и химической промышленности.
• Anti - защита ржавчины:Основное для хранения и использования во влажных или коррозионных средах для поддержания производительности и продления срока службы.

4. Другие критические свойства материала

• Отставка измерения:Обеспечивает постоянную точность и точное вращение, даже при колебаниях температуры.
• Механическая прочность:Клетки подшипника должны поддерживать силу и жесткость, чтобы поддержать ролики в динамических силах.
• ОБРАЗОВАНИЯ:Материалы должны разрешать точную резку, шлифование и термообработку для достижения необходимых допусков.

Краткое содержание

Выбор правильного материала необходим для достижения Long - Lasting, High - точности в скрещенных роликовых подшипниках. Правильный выбор повышает долговечность, снижает техническое обслуживание и обеспечивает стабильность в таких приложениях, как коробки передач, вращающиеся таблицы с ЧПУ, высокий - скоростные машины и системы промышленной автоматизации.

Кто мы?

Тедин - этоДоверенный производитель и поставщик точных подшипников, специализируется вСкрещенные роликовые подшипники, тонкие подшипники секции и конические подшипники роликовПолем Мы предоставляемHigh - точность, долговечные решения для подшипникаДля отраслей, в том числемашины, робототехника, аэрокосмическая и промышленная автоматизация.

С акцентом накачество, инновации и надежность, наша команда объединяетпередовая технология производствас многолетним опытом предоставления продуктов, которые соответствуют самым высоким стандартамТочность, производительность и долговечность.
