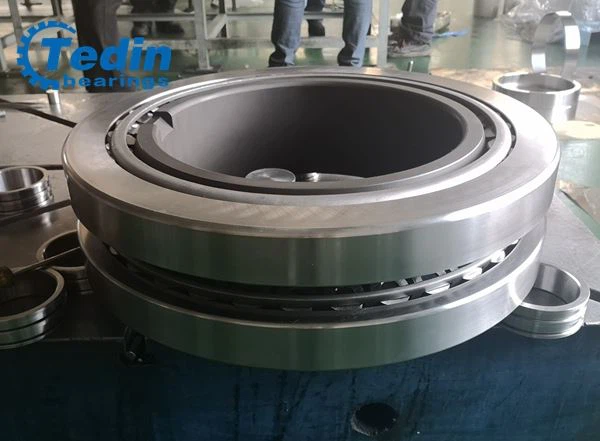

Двухрядные конические роликоподшипники TDI

Двухрядный конический роликоподшипник TDI имеет два наружных кольца (стакана) и одно двухрядное внутреннее кольцо с двумя роликами и сепаратором в сборе (двойной конус), обычно с проставкой наружного кольца и в расположении лицом к лицу. Но в некоторых случаях Tedin также поставляет двухрядные конические роликоподшипники типа TDI без прокладки наружного кольца.

TDI Double Row Tapered Roller Bearings 45TS725715

Тип подшипника	Конический роликоподшипник TDI (двухрядный, внешнее кольцо из двух частей)
Элемент качения	Конический ролик
Материал	GCr15, GCr15SiMn, цементируемая сталь G20Cr2Ni4A
Внутренний диаметр	80мм- 1200мм

Tedin также поставляет специальную обработку поверхности чашки или конуса двухрядного конического роликоподшипника в соответствии с требованиями заказчика.

Характеристики двухрядных конических роликоподшипников:

1. Улучшенная усталостная долговечность

2. Суперобработанные гоночные дорожки

3. Утолщенное внутреннее кольцо, дорожка качения и ролики

4. Высокая грузоподъемность

Двухрядные конические роликоподшипники подходят для тяжелых радиальных и осевых нагрузок.

5. Осевые нагрузки в обоих направлениях

Двухрядные конические роликоподшипники фиксируют вал в обоих направлениях с определенным осевым зазором или предварительным натягом.

6. Повышенная эксплуатационная надежность

7. Соответствие профилей и размеров роликов

Конические ролики двухрядных конических роликоподшипников изготавливаются с такими жесткими размерными и геометрическими допусками, что они практически идентичны. Это обеспечивает оптимальное распределение нагрузки, снижает шум и вибрацию и позволяет более точно устанавливать предварительную нагрузку.

8. Высокая жесткость

Двухрядные конические роликоподшипники обеспечивают жесткую опору подшипника.

9. Снижение шума и вибрации

Оптимизированная конструкция конца ролика и обработка поверхности с логарифмическим профилем на фланце способствуют образованию смазочной пленки, что приводит к снижению трения. Это также снижает теплоту трения и износ фланцев. Кроме того, подшипники лучше сохраняют преднатяг и работают с меньшим уровнем шума.

Приложения:

Зубчатые редукторы

Краны

Календарь рулонов

Промышленное оборудование

горячая этикетка : Двухрядные конические роликоподшипники TDI, Китай, производители, завод, индивидуальные, для продажи

Двухрядный дюймовый конический роликоподшипник - тип TDI

Граничные размеры (мм)				масса	№ подшипника
d	D	T	B	(кг)
31.75	69.012	39.705	39.182	0.71	14126D/14276
42.862	80.962	34.925	31.75	0.77	13169D/13318
44.45	80.962	34.925	31.75	0.74	13176D/13318
46.037	80.962	34.925	31.75	0.73	13182D/13318
50.8	93.264	50.013	53.188	1.4	375D/374
50.8	96.838	53.188	53.188	1.61	375D/372A
55.562	96.838	51.298	53.188	2.05	389DE/382А
63.5	112.712	60.325	60.325	2.59	39585D/39520
63.5	136.525	66.091	65.989	4.59	78251D/78537
63.5	140.03	66.09	65.989	4.83	78251D/78551
64.987	136.525	66.091	65.989	4.55	78255D/78537
64.987	140.03	66.091	65.989	4.91	78255D/78551
80.962	133.35	60.325	59.538	3.25	496D/492A
80.962	136.525	60.325	59.538	3.53	496D/493
80.962	139.992	80.962	80.134	5.31	581D/572
85.725	123.825	41.278	44.45	1.74	L217845D/L217810
85.725	127	41.278	44.45	1.93	L217845D/L217813
88.9	161.925	101.549	107.95	8.77	767D/752
92.075	148.43	57.15	57.942	3.87	42362D/42584
95.25	136.525	57.15	57.15	2.68	ЛМ119348Д/ЛМ119311
98.425	180.975	101.6	102.362	11.33	779D/772
101.6	157.162	80.167	79.375	5.29	52400D/52618
101.6	161.925	86.518	79.375	6.28	52400D/52638
104.775	180.975	101.6	102.362	10.68	782D/772
107.95	212.725	142.875	152.4	22.94	946D/932
114.3	190.5	98.425	101.6	11.01	71450D/71750
114.3	212.725	142.875	152.4	22.01	HH224346DD/HH224310
120.65	174.625	66.678	68.262	5.82	M224749D/M224710
127	196.85	92.075	92.075	10.66	67388D/67322
127	228.6	160.338	151.244	24.49	97500D/97900
127	234.95	139.7	152.4	25.95	95499D/95925
130.005	215.9	123.825	123.825	17.45	74510D/74850
130.175	215.9	101.6	101.6	14.97	74512D/74850
133.35	196.85	92.075	92.075	9.73	67390D/67322
136.525	225.425	120.65	120.65	19.97	H228649D/H228610
139.7	200.025	77.788	75.408	8.13	48680D/48620
149.225	236.538	106.362	105.346	17.47	82587D/82931
149.225	241.3	106.362	105.346	19.08	82587D/82950
149.225	254	120.65	120.65	25.95	99587D/99100
152.4	244.475	87.312	92.075	14.96	81601D/81962
155.575	247.65	122.238	122.238	23.18	H432549D/H432510
165.1	225.425	79.375	76.2	9.45	46790D/46720
174.625	288.925	123.825	123.825	31.85	ХМ237542Д/ХМ237510
177.8	247.65	90.488	90.488	13.3	67790D/67720
177.8	279.4	112.71	112.712	25.8	82680D/82620
177.8	288.925	123.825	123.825	32.59	94706D/94113
177.8	288.925	123.825	123.825	31.8	ХМ237546Д/ХМ237510
177.8	304.8	109.438	114.3	31.9	ЕЕ280700Д/281200
187.325	319.964	168.275	161.925	52.73	H239649D/H239610
187.325	320.675	168.275	161.925	53.29	H239649D/H239612
190.5	317.5	133.35	133.35	41.89	93751D/93125
190.5	368.3	158.75	152.4	76.87	ЕЕ420750Д/421450
199.975	317.5	133.35	133.35	40.08	93788D/93125
203.2	317.5	123.825	123.825	42.54	93800D/93125
203.2	317.5	133.35	133.35	37.25	93801D/93125
203.2	317.5	142.875	133.35	38.99	93801D/93126
203.2	365.049	158.75	152.4	70.53	ЕЕ420800Д/421437
203.275	368.3	158.75	152.4	71.12	ЕЕ420804Д/421450
206.375	282.575	87.313	87.312	16.43	67985D/67920
206.375	336.55	180.975	184.15	65.06	H242649D/H242610
215.9	285.75	85.725	85.725	15.15	ЛМ742749Д/ЛМ742710
215.9	288.925	85.725	85.725	15.88	ЛМ742749Д/ЛМ742714
215.9	355.6	120.65	120.65	46.68	EE130850D/131400
215.9	355.6	127	130.175	51.05	96851D/96140
219.075	358.775	196.85	200.025	81.11	H244849D/H244810
220.662	314.325	115.888	115.888	29.07	M244249D/M244210
225.425	355.6	120.65	120.65	43.7	EE130887D/131400
225.425	355.6	165.1	165.1	52.19	EE130888D/131400
228.6	355.6	120.65	120.65	43.45	EE130900D/131400
228.6	355.6	165.1	165.1	50.4	EE130903D/131400
228.6	400.05	158.75	161.925	81.54	EE430901D/431575
228.6	425.45	177.8	165.1	106.49	ЕЕ700090Д/700167
228.6	431.8	158.749	158.75	102.14	EE113090D/113170
234.95	327.025	93.662	93.662	24.86	8576D/8520
234.95	384.175	209.55	209.55	98.04	H247549D/H247510
241.225	355.498	107.95	107.95	36.78	EE127094D/127138
241.3	419.1	177.8	174.625	101.84	EE821096D/821165
241.478	349.148	107.95	107.95	33.77	EE127097D/127135
241.478	355.498	107.95	107.95	35.08	EE127097D/127138
241.478	355.6	107.95	107.95	35.12	EE127097D/127140
244.475	327.025	92.075	92.075	21.53	ЛМ247748Д/ЛМ247710
247.65	406.4	215.9	219.075	120.05	HH249949D/HH249910
254	355.6	92.71	92.862	27.99	ЭЭ171000Д/171400
254	358.775	130.175	130.175	42.34	M249748D/M249710
254	360	136.225	130.175	44.36	M249748D/JM249712
254	365.049	92.71	92.862	30.85	EE171000D/171436
254	368.3	92.71	92.862	32.05	ЭЭ171000Д/171450
254	422.275	152.4	139.7	81.05	ХМ252343Д/ХМ252310
254	431.724	145.258	139.7	82.79	ХМ252343Д/ХМ252315
254	438.15	165.1	165.1	105.97	EE738101D/738172
254	444.5	133.35	133.35	84.48	EE822101D/822175
260.35	365.125	107.95	107.95	33.76	EE134102D/134143
260.35	406.4	155.575	152.4	121.01	EE324103D/324160
260.35	419.1	158.75	155.575	80.7	EE435103D/435165
260.35	422.275	152.4	139.7	76.62	ХМ252347Д/ХМ252310
260.35	431.724	145.258	139.7	79.98	ХМ252347Д/ХМ252315
260.35	431.724	148.433	152.4	81.35	ХМ252348Д/ХМ252315
260.35	444.5	196.85	196.85	119.46	EE823103D/823175
266.7	355.6	107.95	109.538	30.19	ЛМ451349Д/ЛМ451310
266.7	393.7	130.175	130.175	49.03	ЕЕ275106Д/275155
266.7	403.225	122.24	130.175	51.81	ЕЕ275106Д/275158
266.7	406.4	122.24	130.175	53.51	ЕЕ275106Д/275160
266.7	488.95	228.6	238.125	184.42	EE295106D/295193
269.875	381	136.525	136.525	49.93	M252349D/M252310
276.225	381	95.25	88.9	29.21	89108D/89148
276.225	381	111.125	88.9	32.47	89108D/89150
276.225	393.7	130.175	130.175	49.79	EE275109D/275155
276.225	403.225	122.24	130.175	51.43	EE275109D/275158
279.4	457.2	244.475	244.475	169.04	HH255149D/HH255110
279.4	469.9	169.862	166.688	114.93	EE722111D/722185
279.578	380.898	117.475	117.475	40.56	ЛМ654644Д/ЛМ654610
279.578	381	95.25	88.9	28.21	89111D/89148
279.578	381	111.125	88.9	31.47	89111D/89150
280	409.981	206.375	206.375	83.02	EE128114D/128161
288.925	406.4	144.462	144.462	60.77	M255449D/M255410
292.1	422.275	130.175	130.175	61.13	EE330116D/330166
292.1	469.9	138.928	142.875	88.34	EE921150D/921850
292.1	476.25	138.928	142.875	92.56	EE921150D/921875
298.45	438.048	131.762	131.762	64.02	EE329118D/329172
298.45	444.5	111.125	107.95	54.57	EE291176D/291750
299.975	439.948	133.35	134.938	67.14	EE129119D/129174
300	460	160	160	104.21	НП741064/НП034947
300.038	422.275	150.812	150.812	67.5	ХМ256849ДА/ХМ256810
300.038	422.275	150.812	150.812	69.57	ХМ256849Д/ХМ256810
303.212	495.3	263.525	263.525	213.93	HH258249D/HH258210
304.648	438.048	131.762	131.762	64.3	EE329117D/329172
304.648	438.048	133.35	134.938	60.89	EE129121D/129172
304.648	438.048	138.112	128.588	64.1	M757447D/M757410
304.8	419.1	130.175	130.175	52.61	M257149D/M257110
304.8	444.5	111.125	107.95	52.03	ЕЕ291200Д/291750
304.8	444.5	111.125	107.95	55.22	EE291200D/291749
304.8	495.3	171.45	165.1	125.31	EE724121D/724195
304.8	501.65	161.925	161.925	130.56	ХМ258949Д/ХМ258910
304.8	558.8	285.75	285.75	296.99	EE790119D/790221
304.902	412.648	128.588	128.588	50.79	M257248D/M257210
304.902	438.048	196.85	212.725	87.48	EE129124D/129172
305	438.048	133.35	134.938	60.71	EE129123D/129172
305	559.867	170.434	169.977	181.92	ХМ959649Д/ХМ959618
305.054	499.948	200	200	152.93	ХМ858548Д/ХМ858511
317.5	422.275	128.588	128.588	48.23	ЛМ258649Д/ЛМ258610
317.5	447.675	158.75	158.75	82.41	ХМ259049Д/ХМ259010
330.2	414.338	76.2	76.2	23.77	L259749D/L259710
330.2	482.6	152.4	147.638	83.06	EE526131D/526190
330.302	438.023	120.65	114.3	46.18	EE138131D/138172
333.375	469.9	166.688	166.688	95.39	ХМ261049Д/ХМ261010
340	460	118.364	118	60.72	ДЖЛ163142Д/ДЖЛ163115
342.9	533.4	139.7	146.05	113.46	EE971355D/972100
343.052	457.098	120.65	120.65	52.3	EE133136D/133180
343.052	457.098	122.238	122.238	51.91	ЛМ761649Д/ЛМ761610
343.052	457.098	123.825	122.238	55.81	ЛМ961548Д/ЛМ961511
346.075	469.9	104.775	95.25	45.81	ЭЭ161362Д/161850
346.075	482.6	104.775	95.25	51.47	EE161362D/161900
346.075	488.95	104.775	95.25	54.35	ЕЕ161362Д/161925
346.075	488.95	174.625	174.625	110.26	ХМ262749Д/ХМ262710
347.662	469.9	138.112	138.112	69.19	M262449D/M262410
355.6	444.5	112.712	114.3	40.8	L163149D/L163110
355.6	457.2	120.65	120.65	50.4	ЛМ263149Д/ЛМ263110
355.6	458.47	120.65	120.65	51.16	ЛМ263149Д/ЛМ263112
355.6	482.6	133.35	128.588	66.45	ЛМ763449Д/ЛМ763410
355.6	488.95	153.988	153.988	87.63	M263349D/M263310
355.6	501.65	127	111.125	70.62	EE231401D/231975
355.6	514.35	127	111.125	78.56	EE231401D/232025
356.387	482.6	104.775	101.6	48.59	ЭЭ161403Д/161900
368.3	523.875	185.738	185.738	131.8	ХМ265049Д/ХМ265010
368.3	596.9	165.1	158.75	165.6	ЕЕ181454Д/182350
368.3	609.6	254	279.4	301	EE321146D/321240
368.3	622.3	254	279.4	332.56	EE321146D/321245
374.574	546.1	193.675	193.675	159.35	ХМ266445Д/ХМ266410
374.65	501.65	127	117.475	62.17	EE231475D/231975
374.65	501.65	130.175	120.65	66.95	ЛМ765149Д/ЛМ765110
374.65	514.35	127	117.475	70.11	EE231475D/232025
384.175	546.1	193.675	193.675	154.73	ХМ266449Д/ХМ266410
384.175	546.1	193.675	193.675	147.14	ХМ266448Д/ХМ266410
393.7	546.1	138.112	138.112	98.85	ЛМ767745Д/ЛМ767710
393.7	558.8	119.062	120.65	95.27	EE234157D/234220
406.4	546.1	87.312	138.112	94.87	ЛМ767748Д/ЛМ767710
406.4	546.1	141.288	120.65	82.24	EE234161D/234215
406.4	558.8	119.062	120.65	81.08	EE234161D/234220
406.4	574.675	114.3	114.3	97.72	EE285161D/285226
406.4	590.55	193.675	193.675	180.03	EE833161XD/833232
406.4	609.6	157.162	149.225	148.41	EE911603D/912400
409.575	546.1	161.925	161.925	105.61	M667947D/M667911
415.925	590.55	209.55	209.55	189.52	M268748D/M268710
419.227	736.448	406.4	406.4	770.95	EE323166D/323290
425.45	685.698	253.873	253.873	376.93	EE328167D/328269
431.8	571.5	133.35	130.175	93.15	EE239171D/239225
431.8	571.5	133.35	130.175	93.62	EE239173D/239225
431.8	635	173.038	173.038	187.65	EE931170D/931250
431.8	723.9	419.1	419.1	725.86	НП710048/НП102973
431.902	685.698	253.873	253.873	368.28	EE328172D/328269
431.902	685.698	330.2	330.2	487.03	EE650171D/650270
432.003	609.524	152.4	152.4	138.77	EE736173D/736238
447.675	635	223.838	223.838	240.64	M270749D/M270710
449.948	594.949	178	178	137.77	M270449DA/M270410
456.794	761.873	254	254	463.65	EE425176D/425299
457.073	730.148	203.2	196.85	331.41	EE671798D/672873
457.073	749.3	419.1	412.75	769.11	EE925179D/925295
457.2	596.9	133.35	130.175	92.2	EE244181D/244235
457.2	596.9	136.525	133.35	95	L770849D/L770810
457.2	660.4	155.575	155.575	173.98	EE737179D/737260
457.2	761.873	215.9	209.55	413.25	EE423181D/423300
457.2	812.8	342.9	342.9	741.07	EE525183D/525320
457.2	863.498	368.3	368.3	978.97	ЕЕ480181Д/480340
464	615	150	136	116.36	НП609202/НП357825
479.425	679.45	238.125	238.125	286.5	M272749D/M272710
482.6	615.95	158.75	158.75	115.1	ЛМ272249Д/ЛМ272210
488.95	660.4	171.45	174.625	168.17	EE640193D/640260
489.026	634.873	152.4	152.4	126.03	EE243193D/243250
500	660	160	160	144.99	НП025753/НП652808
501.65	711.2	250.825	250.825	339.24	M274149D/M274110
505.181	838.2	266.7	266.7	600.54	EE426198D/426330
508	762	219.075	219.075	345.54	EE531201D/531300
514.35	673.1	203.2	203.2	321.7	ЛМ274449Д/ЛМ274410
519.112	736.6	258.762	258.762	383.08	M275349D/M275310
519.112	736.6	258.762	258.762	381.64	M275348D/M275310
536.575	761.873	269.875	269.875	415.94	M276449D/M276410
536.575	761.873	269.875	269.875	415.91	M276448D/M276410
539.75	784.225	165.1	161.925	240.64	EE522126D/523087
558.673	901.573	457.2	442.912	1170.74	EE546220D/546355
558.8	660.4	95.25	92.075	54.75	LL876449D/LL876410
558.8	736.6	155.575	155.575	177.96	EE843221D/843290
558.8	736.6	196.85	196.85	237.01	ЛМ377449Д/ЛМ377410
571.5	812.8	285.75	285.75	489.64	M278749D/M278710
585.788	771.525	230.188	230.188	302.98	ЛМ278849Д/ЛМ278810
585.788	771.525	230.188	230.188	302.76	ЛМ278848Д/ЛМ278810
600	1170	510	510	2575.44	НП726553/НП137813
609.6	787.4	171.45	171.45	217.3	EE649241D/649310
609.6	863.6	317.5	317.5	608.49	M280349D/M280310
630	1030	315	315	1060.79	НП689200/НП360973
635	901.7	317.5	317.5	686.09	M281049D/M281010
635	939.8	304.8	304.8	738.59	ЛМ881245Д/ЛМ881214
647.7	1028.7	279.4	273.05	863.66	EE424257D/424405
660.4	812.8	176.212	176.212	206.17	L281149D/L281110
660.4	1066.8	321.47	311.942	1101.53	EE428262D/428420
660.4	1104.9	571.5	571.5	2038.55	EE627260D/627435
682.625	965.2	338.138	338.138	843.1	M282249D/M282210
708.025	930.275	273.05	273.05	519.26	ЛМ282549Д/ЛМ282510
711.2	914.4	149.225	149.225	247.94	EE755281D/755360
730.25	1035.05	365.125	365.125	1031.1	M283449D/M283410
749.3	1066.8	361.95	349.25	1054.26	EE325296D/325420
749.3	1181.1	355.6	355.6	1449.65	EE690296D/690465
762	1079.5	381	381	1176.35	M284249D/M284210
779.925	1219.873	406.674	406.674	1875.04	EE631307D/631484
787.4	1219.2	406.4	406.4	1758.2	EE631311D/631480
825.5	1168.4	409.575	409.575	1478.41	M285848D/M285810
840	1040	180	170	315.36	НП385417/НП439444
863.6	1130.3	323.85	323.85	897.71	ЛМ286249Д/ЛМ286210
863.6	1219.2	438.15	425.45	1653.01	EE547341D/547480
901.7	1295.4	450.85	438.15	2034.61	EE634356D/634510
938.212	1270	400.05	400.05	1544.7	ЛМ287649Д/ЛМ287610
939.8	1333.5	463.55	463.55	2190.95	ЛМ287849Д/ЛМ287810
939.8	1333.5	463.55	463.55	2183.29	ЛМ287849АД/ЛМ287810
1200.15	1593.85	482.6	482.6	2744.57	ЛМ288949Д/ЛМ288910
