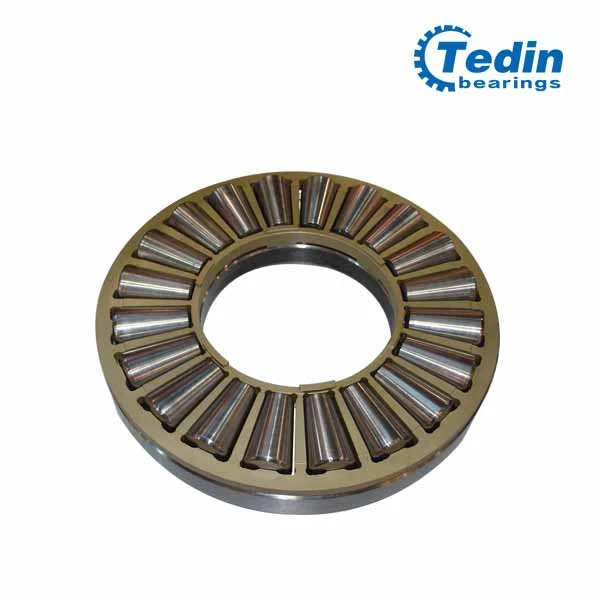

Конический роликовый упорный подшипник
Узлы шайбы, ролика и сепаратора конического роликового подшипника могут быть смонтированы отдельно. Конические роликоподшипники TEDIN имеют следующие преимущества:
Нижнее трение:
Оптимизированная конструкция роликов на фланце и обработка поверхности фланца могут способствовать образованию смазочной пленки и уменьшать трение. Это также уменьшает тепло, выделяемое при трении и износе фланцев.
Длительный срок службы:
В зависимости от конструкции, по сравнению с обычными дорожками качения, выпуклые или дорожки логарифмической дорожки качения могут оптимизировать распределение нагрузки вдоль поверхности контакта, уменьшить пик пикового напряжения на конце ролика и уменьшить чувствительность к перекосу.
Согласованность профиля и размеров роликов:
Допуски на изготовление роликов и точность размеров, встроенные в упорные конические роликоподшипники TEDIN, настолько точны, что они практически идентичны. Это обеспечивает оптимальное распределение нагрузки для снижения уровня шума и вибрации и для достижения более точной предварительной нагрузки.
Граничные размеры | Основные нагрузки | обозначения | масса | ||||||
мм | кН | Текущий | оригинал | кг | |||||
D | D1 | d1 | T | р | Гт | Коа | |||
150 | 148 | 127 | 48 | 228,6 | 1,5 | 1630 | TTSV150 | 4297/150 | 5 |
175 | 173 | 152 | 53 | 228,6 | 1,5 | 2180 | TTSV175 | 4297/175 | 8 |
203 | 201 | 178 | 65 | 254 | 1,5 | 2540 | TTSV203 | 4297/203 | 11 |
205 | 203 | 178 | 65 | 254 | 1,5 | 3370 | TTSV205 | 4297/205 | 15 |
235 | 233 | 208 | 73 | 280 | 1,5 | 3370 | TTSV235 | 4297/235 | 18 |
265 | 263 | 229 | 81 | 304,8 | 1,5 | 4130 | TTSV265 | 4297/265 | 24 |
320 | 318 | 280 | 95 | 380 | 1,5 | 7370 | TTSV320 | 4297/320 | 42 |
377 | 375 | 330 | 112 | 457,2 | 2.5 | 8230 | TTSV377 | 4297/377 | 86 |
380 | 378 | 330 | 112 | 457,2 | 1,5 | 8220 | TTSV380 | 4297/380 | 67 |
410 | 408 | 355 | 122 | 508 | 3 | 11300 | TTSV410 | 4297/410 | 115 |
440 | 438 | 380 | 130 | 508 | 3 | 18500 | TTSV440 | 4297/440 | 140 |
495 | 492 | 432 | 146 | 558,8 | 3 | 19100 | TTSV495 | 4297/495 | 198 |
525 | 522 | 460 | 155 | 635 | 3 | 20380 | TTSV525 | 4297/525 | 210 |
555 | 552 | 482 | 165 | 635 | 3 | 21380 | TTSV555 | 4297/555 | 275 |
580 | 577 | 510 | 165 | 710 | 3 | 23540 | TTSV580 | 4297/580 | 250 |
610 | 607 | 533 | 178 | 762 | 3 | 24170 | TTSV610 | 4297/610 | 350 |
640 | 637 | 550 | 185 | 762 | 3 | 28670 | TTSV640 | 4297/640 | 410 |
